　　一、适用范围
　　烧结环冷机是冶金烧结工艺流程中的主体设备之一，它用于冷却从烧结机中卸下的热烧结矿，并进行余热回收，最终使矿料达到适合运输的温度。
　　二、参数规格
　　有效冷却面积/㎡：235～650
　　台车宽度/m：3.0～3.7

　　三、产品简介

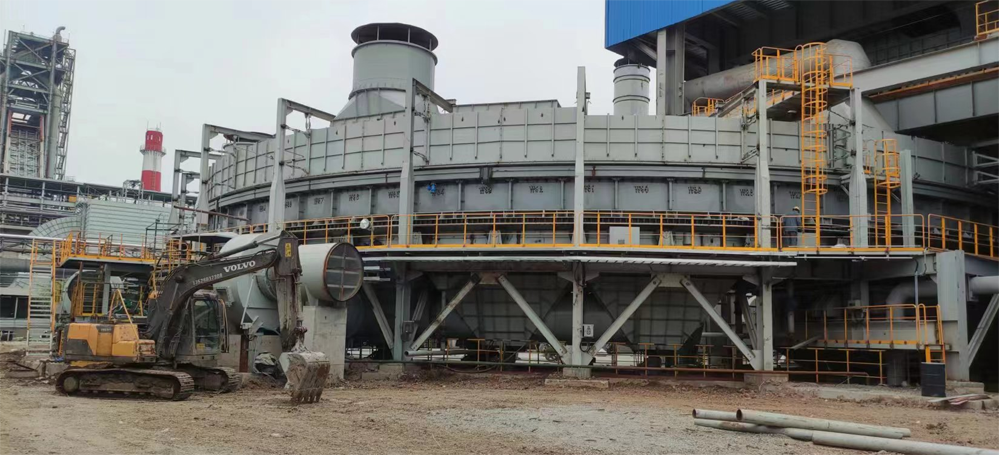

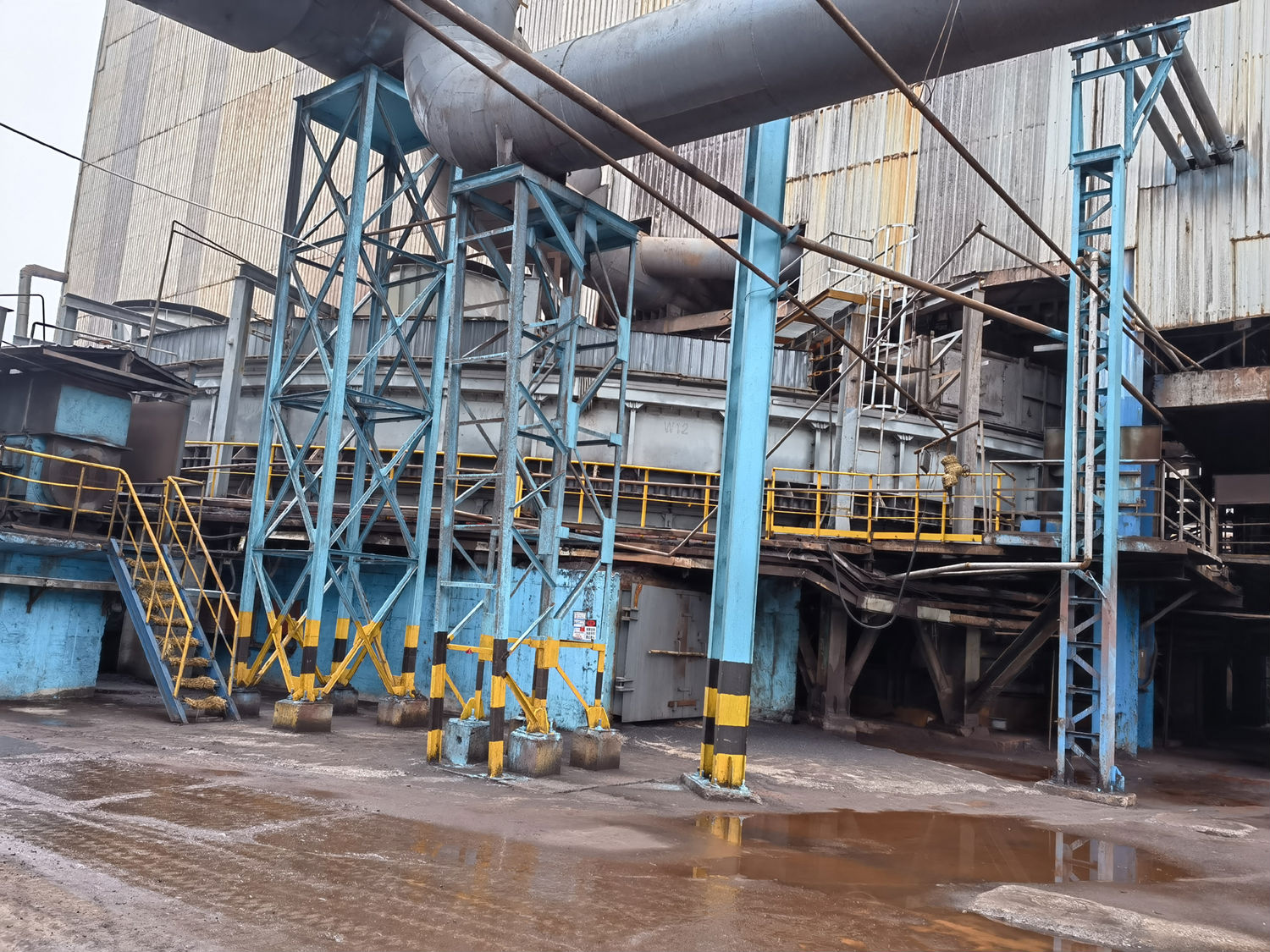

　　由我公司生产的新一代水密封鼓风环冷机（520㎡多功能高效烧结环冷机），已于2015年5月正式在联峰钢铁公司二期烧结项目中投入使用，从目前的效果来看，其结构的稳定性、密封效果、余热回收效率以及冷却效率，均大大超越了以前的老式鼓风环冷机。
　　2020年，北方重工自主研发新型优质高效烧结环冷机，通过对台车结构、密封装置、罩子装配、传动装置等进行技术创新，使烧结环冷机结构性能有了质的飞跃，具有结构简单、性能可靠、操作容易、维修方便、使用安全、漏风率低、工作环境好、风机能耗低等特点。

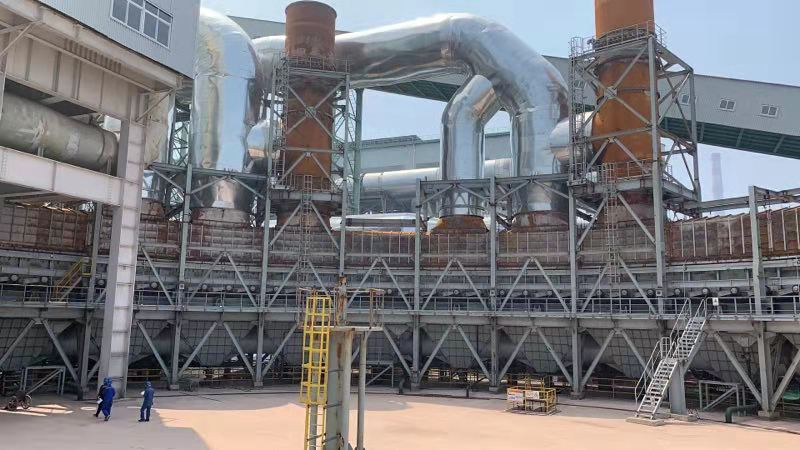

　　烧结环冷机废气可用于余热发电或热风烧结，实现零排放。
　　四、近年业绩
　　兴澄特钢、安钢集团、河北华信项目等13台
　　五、技术特点

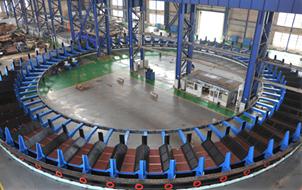

　　（1）优化台车结构
　　台车装配采用为上、下分体装配结构型式，方便现场安装拆卸，维护方便。
　　（2）优化机械密封装置
　　开发了全新的浮动式机械密封装置，该装置可实现外部检修，解决了传统机械密封检修困难问题和检修人员安全问题，漏风率小于10%，此技术已应用于唐山港陆和冀南钢铁环冷机项目。
　　（3）研发出全新的联合密封装置
全新联合密封装置，改善了机械密封结构漏风率偏高、液密封结构水槽清淤压力大的缺点，密封效果也更有保证，漏风率小于5%，已应用于安钢集团信阳钢铁有限公司环冷机项目。
　　（4）优化罩子装配结构
　　新型保温罩体结构，使余热回收气流更加顺畅，提高了余热回收率。
　　（5）优化复位辊结构
　　优化复位辊结构，使辊面与台车下表面完全接触，轴承受力更加合理。
　　（6）带补偿功能的销齿传动装置
　　传动装置配备补偿功能可以更好的使链轮与链条接触，已应用于冀南钢铁有限公司项目。
